blender – 口に棒あめを咥(くわ)えさせる

基本は「child of」constraint

~メンバー専用　↓
~~~~~~~~~~~~~~~~~~~
↑ メンバー専用~

無料登録は右の握手ボタンからかできます．

---

【根拠】
Blender公式マニュアルでは、Child Of は通常の親子関係をConstraintとして行う機能であり、TargetがMeshの場合はVertex Group名を指定できると説明されています。また、Targetを設定した後、変形ずれを避けるために Set Inverse を使うことがあると説明されています。

---

Child Of Constraint と Vertex Group を使った小物固定

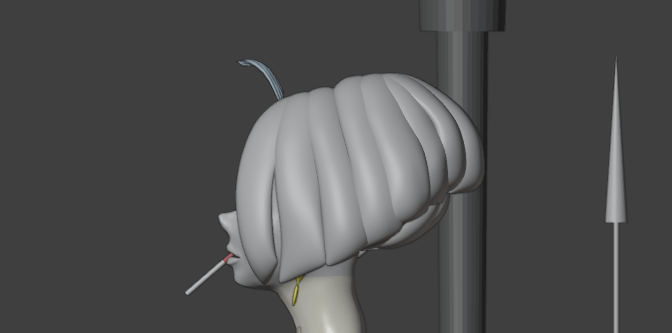

Blenderで作成したキャラクターに、棒あめ、タバコ、ストロー、笛、マスクの一部など、別に作成した小物を付帯させたい場合があります。

ここでは例として、キャラクターの口に棒あめを咥えさせる設定を行います。

この方法では、棒あめをキャラクターの口元に追従させるために、Child Of Constraint を使用します。

---

1. 今回の目的

今回の目的は、次の状態を作ることです。

キャラクターの唇の一部を接点として設定し、棒あめの先端または咥える位置が、その唇の位置に追従するようにします。

つまり、キャラクターを移動したり、口元を含むメッシュが動いたときに、棒あめも一緒に動くようにします。

---

2. 作業前に決めること

最初に、以下の2点を決めます。

1つ目は、キャラクター側の接点です。
たとえば、上唇と下唇の間、口角付近、中央の唇部分などです。

2つ目は、棒あめ側の接点です。
たとえば、棒あめの棒の先端、口に咥えさせたい部分、キャンディ部分の近くなどです。

この2つの接点を決めておくことで、後の設定が安定します。

---

3. キャラクター側にVertex Groupを作る

まず、キャラクターのMesh Objectを選択します。

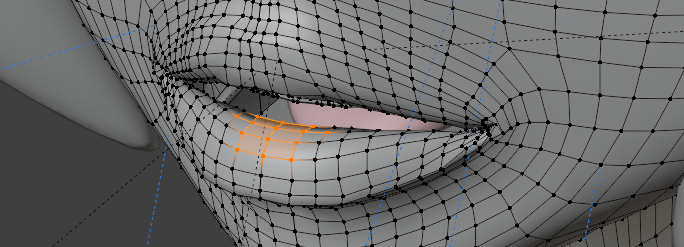

図. キャラクター側の接点vertex groupの設定例

次に、編集モードに入り、棒あめを咥えさせたい唇付近の頂点を選択します。

選択する頂点は、1点だけでも設定できますが、実用上は数個の頂点を選んだ方が安定しやすいです。たとえば、上唇と下唇の間の小さな範囲を選びます。

その後、Object Data Properties の Vertex Groups で新しいVertex Groupを作成します。

例として、名前を次のようにします。

VG_Mouth_Candy_Point

選択した頂点をこのVertex GroupにAssignします。

このVertex Groupが、棒あめを追従させるためのキャラクター側の接点になります。

---

4. 棒あめのOriginを接点に合わせる

次に、棒あめObjectのOriginを、口に咥えさせたい位置に移動します。

たとえば、棒あめの棒の途中を唇に咥えさせたい場合は、その位置にOriginを移動します。

この操作をしておくと、Child Of Constraintで追従させたときに、棒あめの位置合わせがしやすくなります。

一般的な手順は以下です。

1. 棒あめObjectを選択する
2. Edit Modeで接点にしたい位置に3D Cursorを置く
3. Object Modeに戻る
4. Object > Set Origin > Origin to 3D Cursor を実行する

これで、棒あめのOriginが咥えさせたい接点に移動します。

---
