KJ Ship Designer

KJ Ship Designerは、Blender 5.1の3D Viewに「Ship Designer」タブを追加し、さまざまな時代・用途の船舶をプリセットから生成できるNメニューExtensionです。

外輪蒸気船、潜水艦、古代船、バイキング船、海賊船、フェリー、タンカー、豪華客船、イカ釣り漁船、日本の沿岸漁船などをプリセットから生成できます。

v0.0.13では、日本の沿岸漁船に複数の「大漁旗」を掲げるプリセットを追加しました。

対応環境：Blender 5.1.x
対象バージョン：KJ Ship Designer v0.0.13
Nメニュー：Ship Designer

KJ Ship Designerでできること

KJ Ship Designerでは、船種を選択して船体寸法や装備を設定し、船舶モデルを生成できます。

主な機能は次のとおりです。

• 12種類のBUILTIN船舶プリセット
• 船体長、船幅、船体高さ、喫水などの調整
• 船体の海中部と水上部を別Materialで表示
• 船種ごとの実船風AUTO配色
• ユーザー指定のCUSTOM配色
• フェリーの車両甲板
• トラック、乗用車用の輸送スペース
• 車両用Internal Ramp、Stern Ramp
• フェリーの旅客甲板、レストラン、Bridge
• イカ釣り漁船の集魚灯
• 自動イカ釣り機
• 日本の沿岸漁船
• 大漁旗
• 客船やフェリーの窓照明
• Night Demo
• Parts / Hierarchy管理
• Product Pack
• 全BUILTINモデルのDemo生成

インストール方法

KJ Ship Designer v0.0.13はBlender 5.1用Extensionです。

使用するファイルは次のZIPです。

kj_ship_designer_NMenu_ShipDesigner_blender51_extension_v013.zip

ZIPファイルは解凍せず、そのままBlenderへインストールします。

1. Blender 5.1を起動します。
2. Edit → Preferencesを開きます。
3. Get Extensionsを開きます。
4. 右上のメニューからInstall from Diskを選択します。
5. KJ Ship DesignerのExtension ZIPを指定します。
6. インストール後、3D Viewへ戻ります。
7. Nキーを押します。
8. Ship Designerタブを開きます。

以前のKJ Ship Designerを有効にしたまま新しいExtension版を有効化すると、PanelやOperatorが二重登録される可能性があります。

旧版を無効化してからv0.0.13を使用してください。

基本的な船の作り方

基本操作は次の順番です。

1. Source TypeでBUILTINを選択します。
2. 使用する船舶Presetを選択します。
3. Hullで船体寸法を設定します。
4. 船種専用Panelで装備を調整します。
5. Create / Regenerate Shipを実行します。

設定を変更した後はCreate / Regenerate Shipを実行すると、新しい設定でモデルが再生成されます。

大漁旗、窓照明、船体色など、一部の設定も再生成時に反映されます。

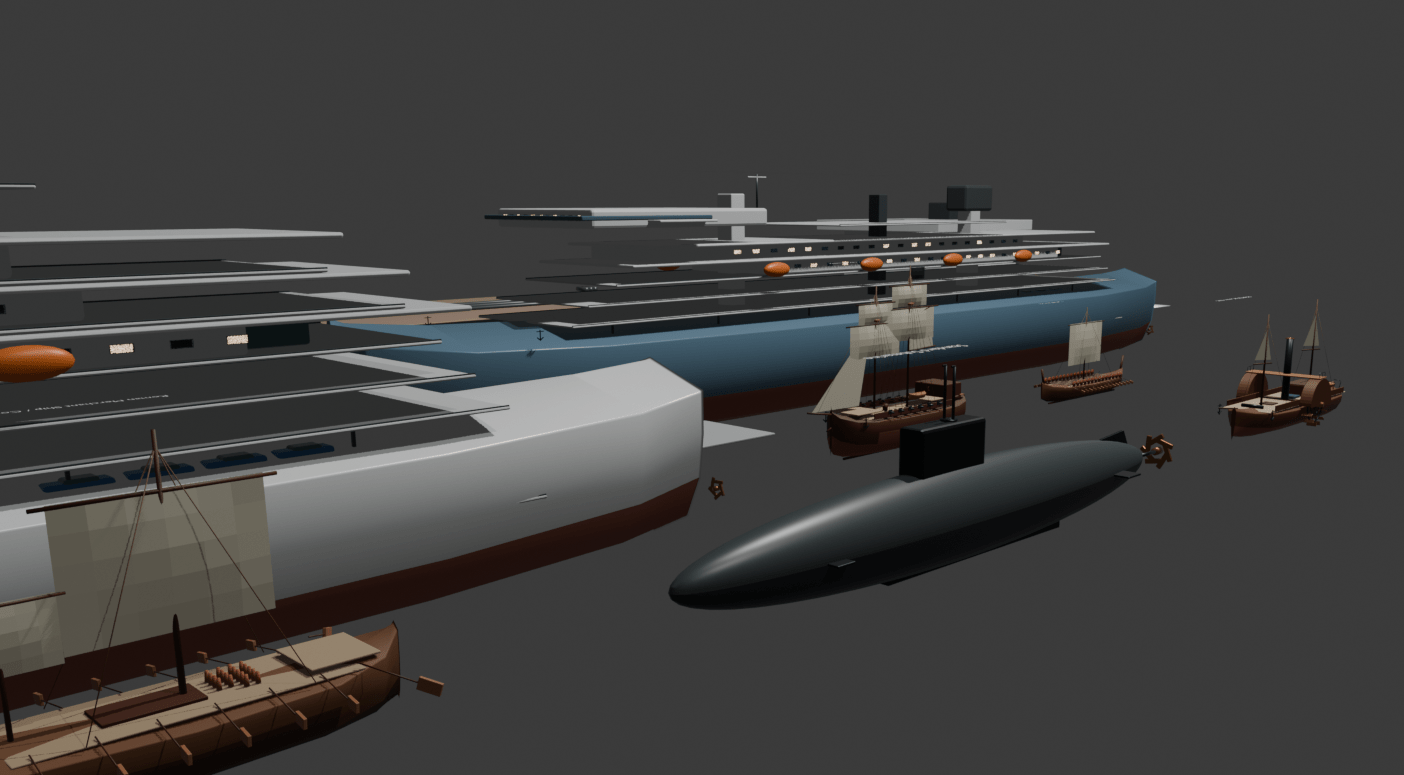

BUILTINプリセット

v0.0.13では12種類のBUILTINを利用できます。

• British Paddle Steamer 1830
• Standard Submarine
• Roman Merchant Ship / Corbita
• Standard Viking Ship
• Western Pirate Brigantine
• Japanese Long-Distance Ro-Pax Ferry
• Japanese Night Ro-Pax Ferry
• Modern LNG Ro-Pax Ferry
• Japanese Coastal Fishing Vessel with Tairyo-bata
• Standard Japanese Squid Jigging Vessel
• Standard Ocean Oil Tanker
• Global Luxury Cruise Liner

BUILTINは、編集しやすい標準船舶モデルとして作られています。

特定の実在船をそのまま複製するのではなく、船種の特徴を取り入れた汎用モデルです。

より詳細な船舶モデルについては、Product Packで追加できる設計になっています。

Hullで船体寸法を変更する

Hullパネルでは、船体の基本寸法を設定します。

主な項目は次のとおりです。

• Hull Length
• Hull Beam
• Hull Height
• Draft
• Bow Length

船種によって使用される項目は異なります。

船体寸法を変更すると、甲板、上部構造、装備なども船体寸法を基準に再配置されます。

変更後はCreate / Regenerate Shipを実行してください。

船体の海中部と甲板の色

Hull / Deck Colorsでは、船体と甲板の色を設定できます。

船体は単一Materialではなく、主に次の領域へ分けて管理します。

• Topside Hull
• Underwater Hull
• Boot Top / Waterline Band
• Deck Surface
• Vehicle / Industrial Deck

Color Modeには次の2種類があります。

Auto by Ship Type

船種ごとに設定された実船風の代表色を使用します。

Custom

ユーザーがColor Pickerから好きな色を指定します。
